无机陶瓷微珠改性硅塑板(GSG)外模板现浇混凝土复合墙体保温系统

文章作者:中星众安 发布时间:2021-01-06 10:13:06 浏览次数:0

  2020年02月11日发布   2020年02月12日实施

  前言

  本标准按照GB/T 1.1—2009《标准化工作导则1部分:标准的结构和编写》给出的规则编制。本标准自实施之日起有效期三年,到期复审。

  本标准由中星众安保温科技(山东)有限公司提出并起草。本标准主要起草人:刘树文。

  无机陶瓷微珠改性硅塑板(GSG)外模板现浇混凝土复合墙体保温系统

  1、范围

  本标准规定了保模一体板现浇混凝土复合保温系统的术语和定义、分类和标记、要求、试验方法、检验规则、产品合格证、使用说明书、包装、运输和贮存。

  本标准适用于工业与民用建筑现浇混凝土剪力墙、梁、柱及楼板保温工程用保温模板现浇混凝土复合保温系统。

  2、规范性引用文件

  下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其新版本(包括所有的修改单)适用于本文件。

  GB/T2828-87逐批检查计数抽样程序及抽样表(适用于连续批的检查)

  GB/T10295绝热材料稳态热阻及有关特性的测定热流计法

  GB/T8624《建筑材料及制品燃烧性能分级》

  JG/T159-2004《外墙内保温板》

  GB/T6566-2010《建筑材料放射性核素限量》

  GB/T9914.3《增强制品实验方法第3部分:单体面积质量的测定》GB 8624-2012《建筑材料及制品燃烧性能分级》

  GB/T 10294《绝热材料稳态热阻及有关特性的测定防护热板法》GB/T 13475《绝热稳态传热性质的测定标定和防护热箱法》GB/T 19631《玻璃纤维增强水泥轻质多孔隔墙条板》

  GB/T 26000《膨胀玻化微珠保温隔热砂浆》

  GB/T13480《建筑用绝热制品压缩性能的测定》GB/T10299《绝热材料憎水性实验方法》

  JC/T841《耐碱玻璃纤维网布》

  JG/T157《建筑外墙用腻子》

  JGJ 144《外墙外保温工程技术规程》

  JC 935《玻璃纤维工业用玻璃球》JC/T1024《墙体饰面砂浆》

  JG/T149《膨胀聚苯板薄抹灰外墙外保温系统》JG/T158《胶粉聚苯颗粒外墙外保温系统材料》GB/T5486《无机硬质绝热制品试验方法》

  JGJ/T70《建筑砂浆基本性能试验方法标准》JG/T366《外墙保温用锚栓》

  GB/T20473《建筑保温砂浆》

  JC/T412.1-2006《纤维水泥平板.1部分:无石棉纤维水泥平板》GB/T6566-2010《建筑材料放射性核素限量》

  GB/T30100《建筑墙板实验方法》

  JG/T536《热固复合聚苯乙烯泡沫保温板》GB/T8811《硬质泡沫塑料尺寸稳定性试验方法》

  GB/T8813《硬质泡沫塑料压缩性能的测定》GB/T10801.1《绝热用模塑聚苯乙烯泡沫塑料》GB/T17671《水泥胶砂强度检验方法(ISO 法)》GB/T29906《模塑聚苯板薄抹灰外墙外保温系统材料》

  GB/T13475《绝热稳态传热性质的测定标定和防护热箱法》GB/T17657《人造板及饰面人造板理化性能试验方法》

  JG/T311《柔性饰面砖》

  JG/T340《混凝土结构工程用锚固胶》GB/T50011《建筑抗震设计规范》GB/T50009《建筑结构荷载规范》GB/T50189《公共建筑节能设计标准》GB/T50176《民用建筑热工设计规范》GB/T50666《混凝土结构工程施工规范》JGJ162《建筑施工模板技术规程》JG/T480《外墙保温复合板通用技术要求》

  3、术语和定义

  下列术语和定义适用于本文件。

  3.1硅塑板(GSG)外模板现浇混凝土复合墙体保温系统

  以硅塑板(GSG)保模一体板为长期的外模板,内侧浇筑混凝土,外侧再做找平层、抗裂层和饰面层,通过连接件将硅塑板(GSG)保温模板与混凝土牢固连接在一起而形成的保温系统,简称硅塑板(GSG)复合保温系统。基本构造见图1。

GSG硅塑板的基础构造

  3.2硅塑板(GSG)保模一体板

  经工厂化生产,在现浇混凝土施工中起外模板作用的复合保温板。由硅塑板(GSG)、纤维水泥平板或聚苯颗粒砂浆、耐碱玻纤网构成。基本构造见图1。产品剖面图见图2.

GSG硅塑一体板

  1.2-纤维水泥平板(6mm厚)或聚苯颗粒砂浆(12mm);3-硅塑板(GSG);4-专用螺栓;5-混凝土剪力墙;6-止水对拉螺栓中间件;7-对拉螺栓;8-PVC管;9-内模板;10粘结材料。

GSG硅塑板剖析面

  1,2,3纤维水泥平板(6mm厚)或聚苯颗粒砂浆( 12mm);4-硅塑板(GSG);找平砂浆

  抹在硅塑板(GSG)保模一体板外侧,起找平作用的保温浆料,包括胶粉聚苯颗粒浆料和膨胀玻化微珠砂浆。

  耐碱玻纤网

  表面经高分子材料耐碱涂覆处理的网格状玻璃纤维织物。专用连接件

  连接硅塑板(GSG)保模一体板与现浇混凝土墙体的专用固定件,包括专用螺栓、止水对拉螺栓中间件、对拉螺栓、尼龙螺纹管等几部分。

  粘接材料

  用于纤维水泥平板与硅塑板GSG粘结的高分子聚合物胶凝材料。

  4、标记

  硅塑板(GSG)复合保温系统型号标记由系统代号、硅塑板(GSG)保模一体板厚度组成。标记如下:

无机陶瓷微珠改性硅塑板(GSG)外模板现浇混凝土复合墙体保温系统

  5、要求

  5.1硅塑板(GSG)复合保温系统

  硅塑板(GSG)复合保温系统性能指标应符合表2的规定。

硅塑板(GSG)复合保温系统性能指标

  5.1.1硅塑板(GSG)复合保温系统的各种组成材料应由产品生产商配套供应。

  5.2硅塑板(GSG)保模一体板

  5.2.1外观质量

  产品表面应平整,无夹杂物,不应有变形、开裂、残缺、破碎等明显影响使用的可见缺陷。5.2.2规格尺寸

  规格尺寸应符合表见表3。

GSG硅塑板保模一体板的规格尺寸

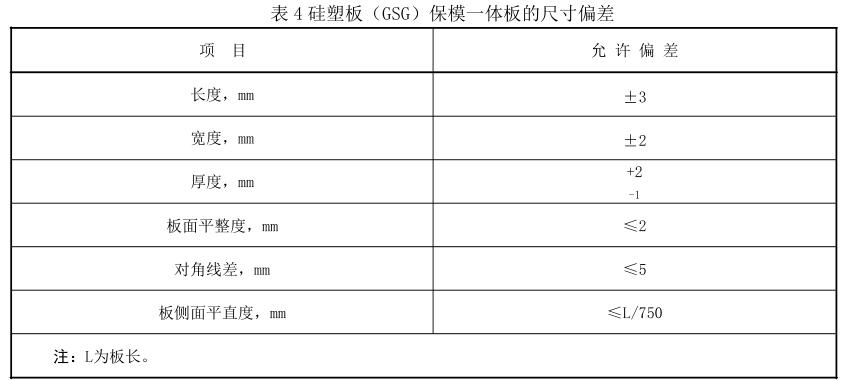

  尺寸偏差

  尺寸偏差应符合表4的规定。

GSG硅塑板模一体板的尺寸偏差

  5.2.3性能指标

  硅塑板(GSG)保模一体板性能指标应符合表5的规定。

GSG硅塑板保模一体板性能指标

  5.2.4硅塑板(GSG)

  硅塑板((GSG)性能指标应符合表6的规定。

GSG硅塑板 性能指标

  5.2.5纤维水泥平板

  纤维水泥平板应符合JC/T412.1的要求,外面板采用高密度板,内面板采用中密度板。5.3找平砂浆

  找平砂浆主要性能指标应符合表7的规定。

找平砂浆的主要性能指标

  5.4抗裂砂浆

  抗裂砂浆主要性能指标应符合表8的规定。

抗裂砂浆的主要性能指标

  5.5 耐碱玻纤网

  耐碱玻纤网应符合表9的规定。

耐碱玻纤网的性能要求

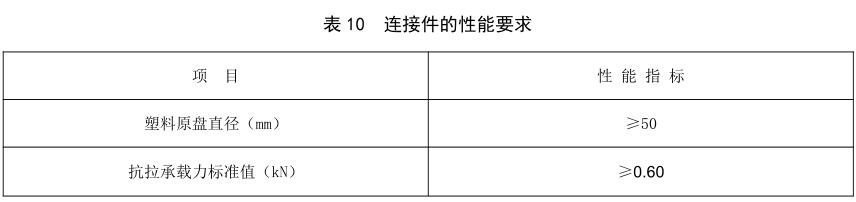

  5.6专用连接件

  连接件性能指标应符合表10的规定。

连接件的性能要求

  5.7配套材料

  柔性腻子、涂料应与系统组成材料相容,柔性腻味子应符合JG/T157的规定,涂料应符合相关标准规定。6 试验方法

  6.1试验环境条件

  标准试验环境为温度(23士2)℃,相对湿度(50±10)%。

  6.2硅塑板(GSG)外模板现浇混凝土复合墙体保温系统

  耐候性,耐冻融、抗冲击强度均按JGJ 144中的规定的方法进行。6.3硅塑板((GSG)保模一体板

  6.3.1外观质量

  在自然的光线下目测检验。6.3.2规格尺寸及偏差

  按JG/T159规定的方法进行。6.3.3性能指标

  面密度、抗折破坏荷载

  按GB/T 19631的规定进行测定。抗冲击强度、拉伸粘结强度

  按JGJ 144的规定进行测定。热阻

  按GB/T 13475规定的方法进行。6.4硅塑板(GSG)

  硅塑板(GSG)所有项目均按JG/T536规定的方法进行。6.4.1硅塑板(GSG)弹性模量项目按GB/T13475规定方法进行。6.4.2硅塑板((GSG)静曲强度项目按GB/T17657规定方法进行。

  6.5找平砂浆

  6.5.1干表观密度、抗压强度按GB/T5486规定的方法进行。6.5.2线性收缩率按JGJ/T70规定的方法进行。

  6.5.3拉伸粘结强度按JG/T158规定的方法进行。

  6.5.4燃烧性能按GB 8624规定的方法进行。

  6.5.5导热系数GB/T10294规定的方法进行。

  6.6抗裂砂浆

  按JG/T158规定的方法进行。

  6.7耐碱玻纤网

  按JG/T 158的规定进行检验。

  6.8连接件

  按JG149规定的方法进行。

  7检验规则

  产品检验分为出厂检验和型式检验。

  7.1出厂检验

  系统中所使用的本公司生产的产品均应检验合格并附有产品合格证后,方可出厂。

  硅塑板(GSG)保模一体板出厂检验项目为外观质量(5.2.1)、规格尺寸及偏差(5.2.1、5.2.2)、面密度、拉伸粘结强度(原强度)和抗折载荷(5.2.3)。

  找平砂浆出厂检验项目为干表观密度、抗压强度。

  抗裂砂浆出厂检验项目为拉伸粘结强度原强度、可操作时间。7.2型式检验

  在正常情况下,型式检验应每两年进行一次,当有下列情况之一时,亦应进行型式检验:新产品定型鉴定时;当主要原材料或生产工艺有重大变更时;停产半年以上恢复生产时;出厂检验结果与上次型式检验结果有较大差异时;国家质量管理部门提出型式检验要求时。型式检验项目为第5章(表2-表10)的全部内容。

  组批与抽样

  硅塑板((GSG)复合保温系统

  采用同批材料、相同工艺和施工方法的系统以10000 m2为一个检验批,不足10000 m'亦为一个检验批,在一个检验批中随机抽取足够进行5.1检验需要的样品进行系统检验。

  材料

  硅塑板(GSG)保模一体板

  采用同批材料、相同工艺生产的硅塑板(GSG)保模一体板以每 1000m2为一个检验批,不足1000 m2亦为一个检验批,从每批产品中随机抽取6块样品,进行外观质量和规格尺寸及偏差检验,再从外观质量和规格尺寸及偏差检验合格的样品中,随机抽取3块制作试件,进行相关性能指标项目检验,其硅塑板(GSG)应从每批产品中随机抽取3块样品,样品应自生产之日起在自然条件下放置28d 后方可进行检验。

  粉状材料

  按不同产品、同I级别、同一规格产品50t为一批,不足50t亦为一批计。在每批产品中随机抽样,从每批中任抽10袋,从每袋中分别取试样不少于500g,混合均匀,按四分法缩取出试验所需量⒉倍以上的试样为检验样。

  判定规则

  硅塑板(GSG)保模一体板复合保温系统

  经检验,若全部检验项目符合5.1的要求则判定该系统合格;若有一项(或一项以上)检验项目不合格时,则判定该系统不合格。

  材料

  经检验,若全部检验项目符合本标准5.2.1、5.2.2、5.2.3要求,则判定该批产品合格;若有二项(或二项以上)检验项目或硅塑板(GSG)保模一体板燃烧性能不符合要求时,则判定该批产品不合格;若一项检验项目(不含硅塑板GSG燃烧性能)不符合要求时,应对同一批产品的不符合项目进行复检,检验结果仍不符合要求时,则判定该产品不合格。

  产品合格证和使用说明书

  产品合格证

  系统中所使用的组成材料应有产品合格证,产品合格证至少应包括下列内容:a)产品名称;

  b)产品执行标准号;c)企业名称、地址;d)产品规格型号;

  e)生产日期和质量保证期。

  使用说明书

  系统中所使用的组成材料应有使用说明书,使用说明书至少应包括下列主要内容:a)产品用途及使用范围;

  b)产品特点及选用方法;c)使用环境条件;

  d)使用方法;e)材料贮存方式;f)成品保护措施:

  f)注意事项、防护提示。

  包装、运输和贮存

  包装

  系统组成材料应进行相应的包装,材料包装应防水、防潮、防晒和防冻。

  运输

  系统组成材料运输应符合相关技术规范的要求。

  材料运输中应避免材料的挤压、碰撞、雨淋、日晒和冰冻。

  贮存

  系统组成材料贮存应符合使用说明书的规定,贮存场地应坚实平整,不同规格、批号的产品应分别存放,贮存期限不得超过材料保质期。
